天体望遠鏡用オートフォーカスの作成2(MyForcuserPro2:MoonLight互換)
モータケースが出来上がったので、次はプログラムと基板
●Arduinoの準備
「Arduino」→「SoftWare」から「Arduino IDE 1.8.13」をダウンロード。
ここからArduino - Home
インストール後、でAVRボードライブラリーを最新のものに

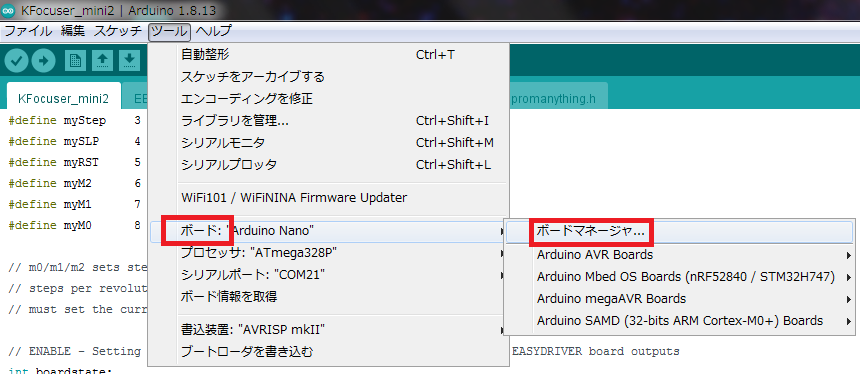

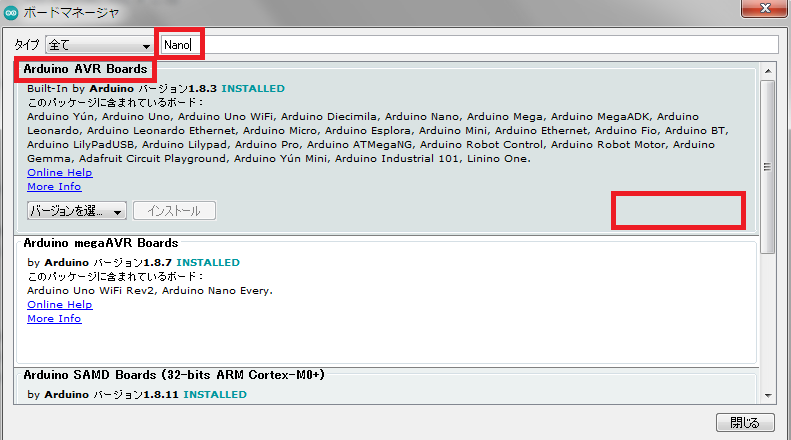

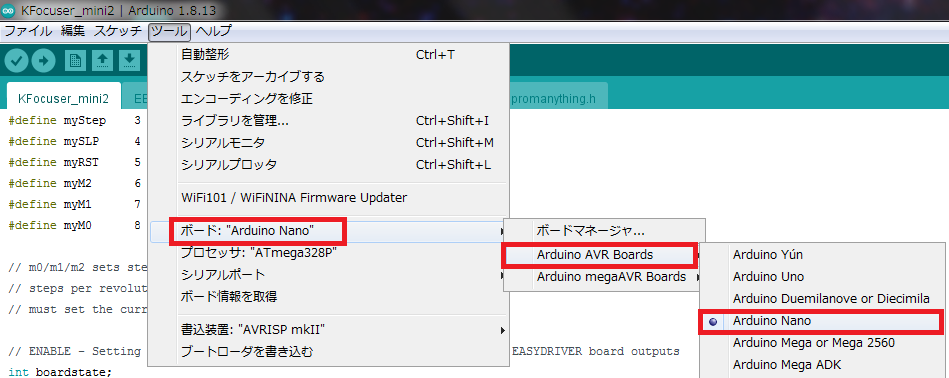

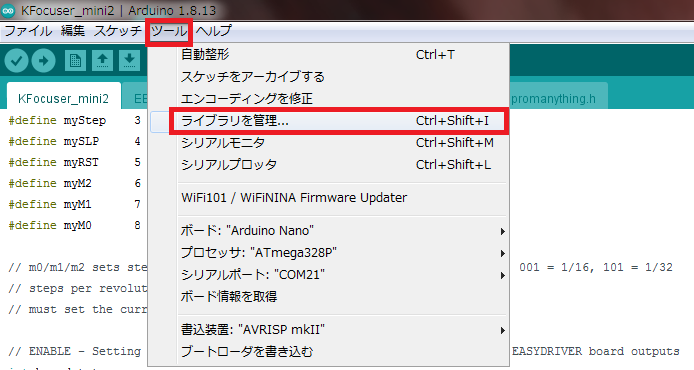

検索に[Nano」でArduino AVR Boardsをインストール(右下赤枠に「インストール」と出る)
●プログラム入手(Arduinoではスケッチというらしい)
オープンソースで「MyForcuserPro2」があるのでこれを使用・・・と思いきや
何落とせばいいかさっぱりで「偉大なるノッポとプリン」さんのページに
「KFocuserMini2」があった。
すごいね、こういうのできるって・・・
これを流用したほうが早い。理解できるまで相当時間かかるのは間違いない。
但し、LCD側?のライブラリも追加が必要な場合もあるので、その時はこの手順で。
↑[SSD1306Ascii]をインストールする(たぶんI2C通信で文字とか表示するのに必要なのかも)
必要なライブラリーとかダウンロードしたらスケッチ本体の入手。

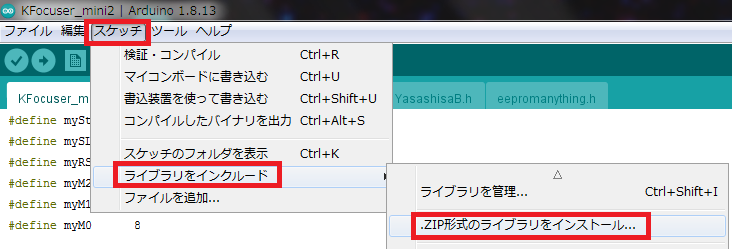

「KFocuser_mini2」をダウンロードして圧縮ファイルをそのままライブラリーに追加
圧縮ファイル(Zip)保存先は任意
追加されていると、「ライブラリーをインクルード」→「KFcuser_mini2」が出てくる
今回使用するステッピングモータが違うので、一応スケッチを確認しておく。
Arduinoプログラム/スケッチから(KFocuser_mini2タブ)
<<モータドライバーへの信号出力>>
#define myDir 2→D2
#define myStep 3→D3 MODE4
#define mySLP 4→D4 MODE3
#define myRST 5→D5 ※使っていない?と思う(割付けだけ)
#define myM2 6→D6 ※使っていない?と思う(割付けだけ)
#define myM1 7→D7 MODE1
#define myM0 8→D8 MODE0
#define myEnable 9→D9
<<操作用のハードボタン>>
#define PUSHSW0 A1 // モード変更
#define PUSHSW1 A0 // スピード変更・決定
#define PUSHSW2 A3 // UP
#define PUSHSW3 A2 // DOWN
ボタンの配線を間違った場合、#Define PUSHSW0~3の割り付け[A1~A3]を変更すればいい。
<<表示器の信号出力>>(I2C通信)
A4(SDA)
A5(SCL)
使う表示器のI2Cアドレスが 0×3C であることを確認して、違うアドレスであれば#define I2C_ADDRESS 0x3C←ここのアドレス値を書き換えればいい。
この辺の仕組みが分かってしまえば、ある意味対応できるモータドライバーや表示器は何でもいい?ことに・・
モータ出力はA1/A2とB1/B2で接続するとして
PCとArduinoをUSBで接続

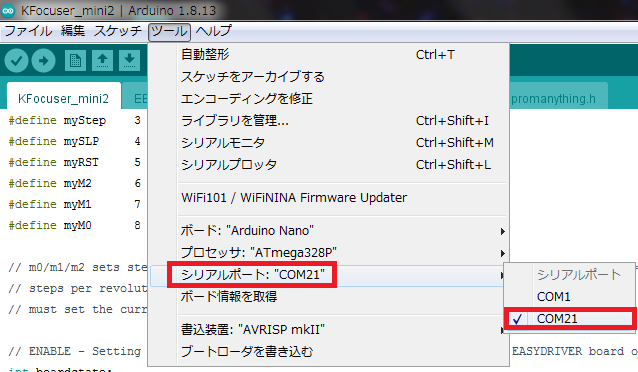

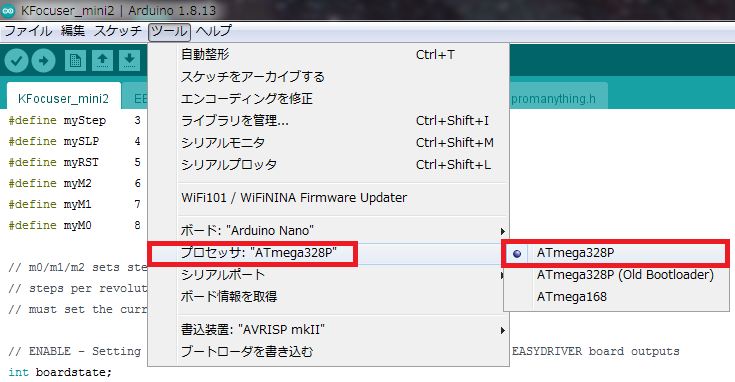

ボードタイプ・プロセッサー・シリアルポートを設定して書き込み処理実行
●回路図 大体こんな感じで。

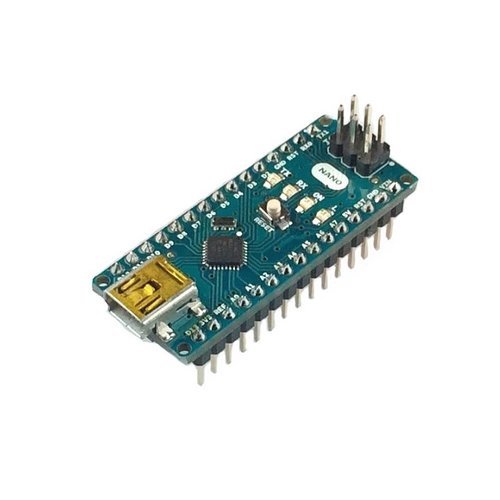

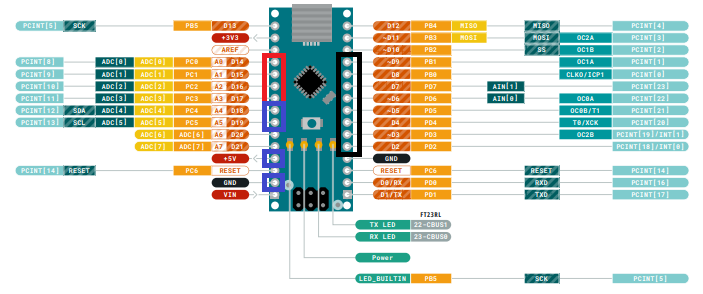

(1)ArduinoNanoは

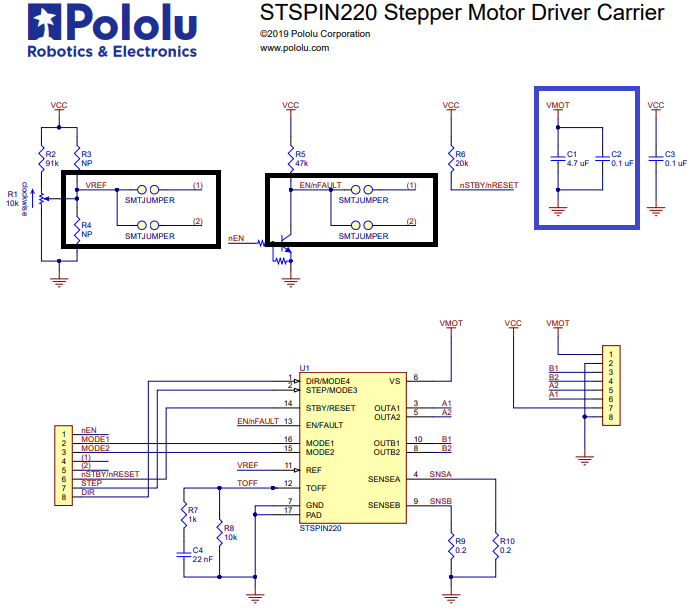

(2)モータドライバーは
(1)と(2)はボード内のJPでその機能が使えるみたい?ということは配線しなくてもいい
結構「神配列」なので、配線はとても簡単・・・
(3)モータ本体は
なるほど・・・
ということはこんな感じでいいかな。
●外部電源5Vにはスイッチを追加
いいか悪いかしらんけど、(たぶん悪いとおもう)
モータドライバーへの電源供給中は、モータ本体が保持状態(ロック状態)。
トルクがかなり大きいので、もはや手動での操作ができなくなると・・・
機械式クラッチも面倒
そこで、
①モータドライバーの電源を切る。
②ロックが解除されて手動での操作が可能
③頻繁にやるとドライバーが破損する。
④フォーカスノブを急回転させたりすると逆電圧がかかる。
⑤ゆっくり操作する。
⑥結構な起電力があるので注意が必要。
⑦そのためON-OFFがわかるようLEDランプも追加。

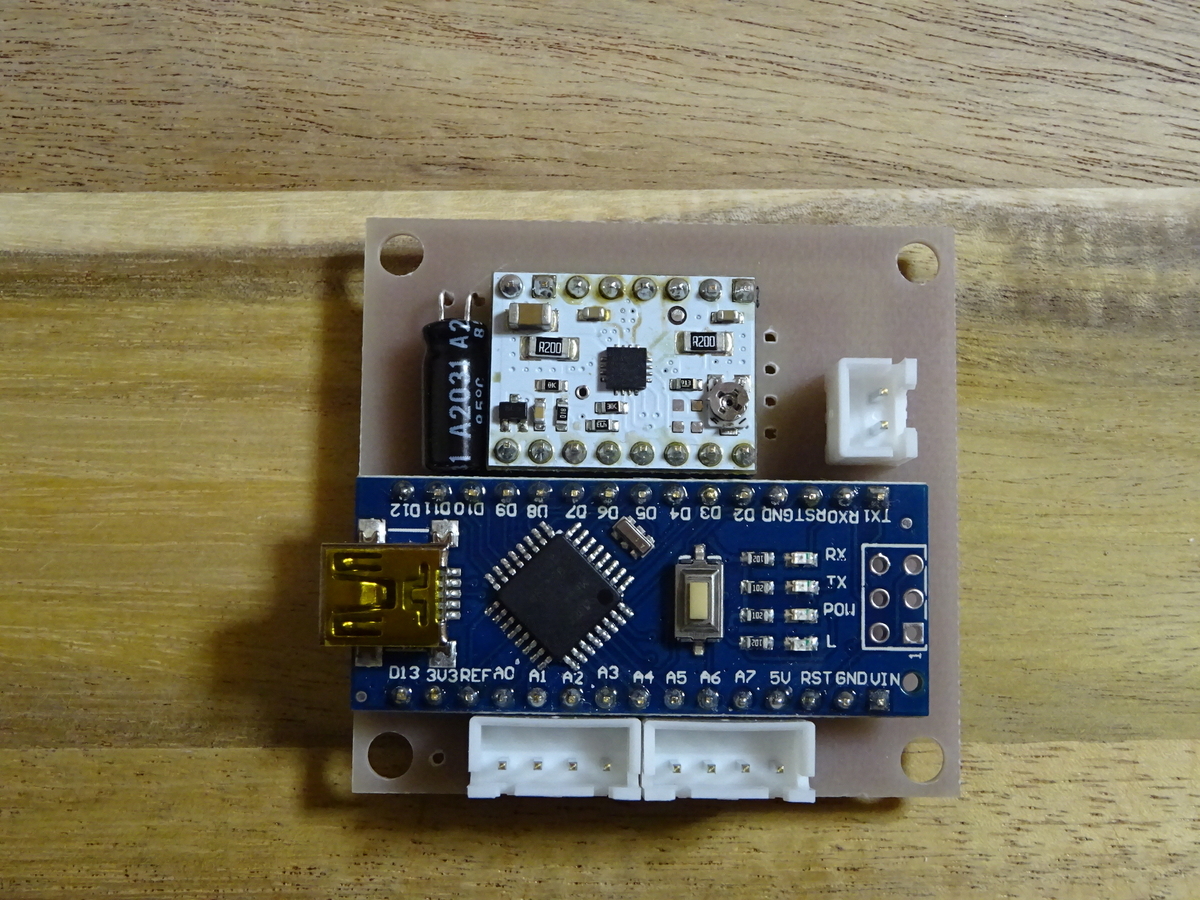

⑧コントローラとシステム部分を分離しやすくするために基板構成は二分割。
1)Arduinoとモータドライバー
2)表示器とスイッチボックス
基板はエッチング処理とか結構面倒なので、CNCで加工してしまう。
この程度であれば、市販のユニバーサル基板で充分かもしれない。
でもね、やってみたいのよ~
結果、0.5mmのエンドミルでガリガリ削るので精度はよくない。
もう少しセッティングをきちんとすれば、きれいにできるかもしれない。
専用の加工キット等があるようですが、これ以上に機械を増やしたくなしな・・・
●部品取り付け
ここがね、一番楽しいかも。電子工作やってます感が。
ちなみに、Amazonで売っているNano互換でも配列は一緒
3個も入っているのにかなり安め
純正のNanoが高い・・・互換品だと6個くらい買えちゃう
但し、ドライバーとかダウンロードして使うのでちょっとだけめんどくさい。
↑互換品でも機能は全く一緒
次は、操作用ケースと、モータ本体の取り付け・・・
天体望遠鏡用オートフォーカスの作成(myForcuserPro2:MoonLight互換)
ラズパイが思ったより簡単に組みあがってしまったので、思いついたら即やってしまおうというもの
予算は約1万円程度で!(工具・消耗材は除く)
この手のパーツは思い切って複数の諭吉様の資本投下するか、根性据えて作るのどちらかだと思う。
myForcuserPro2が出ていたので、こちらを使ってMoonLight互換のフォーカーサーを作ってしまおう。
ちなみに、たくさんの人がUPしているので、ものすごく自作の敷居が低くなった。感謝!
いつも、回路考えて→基板に部品つけて配線→ブラケット作って→動かす。
僕の失敗ロジック・・・この途中経過で飽きちゃう。
機能を増やそうと余計に手を出して、作り直して・・・結果買うより高くつくとか。
今回は、一番鬱陶しいブラケットとケースを作ってから最後にコントローラー仕上げる手順で行こうかと。
1.モーター用ケースの作成

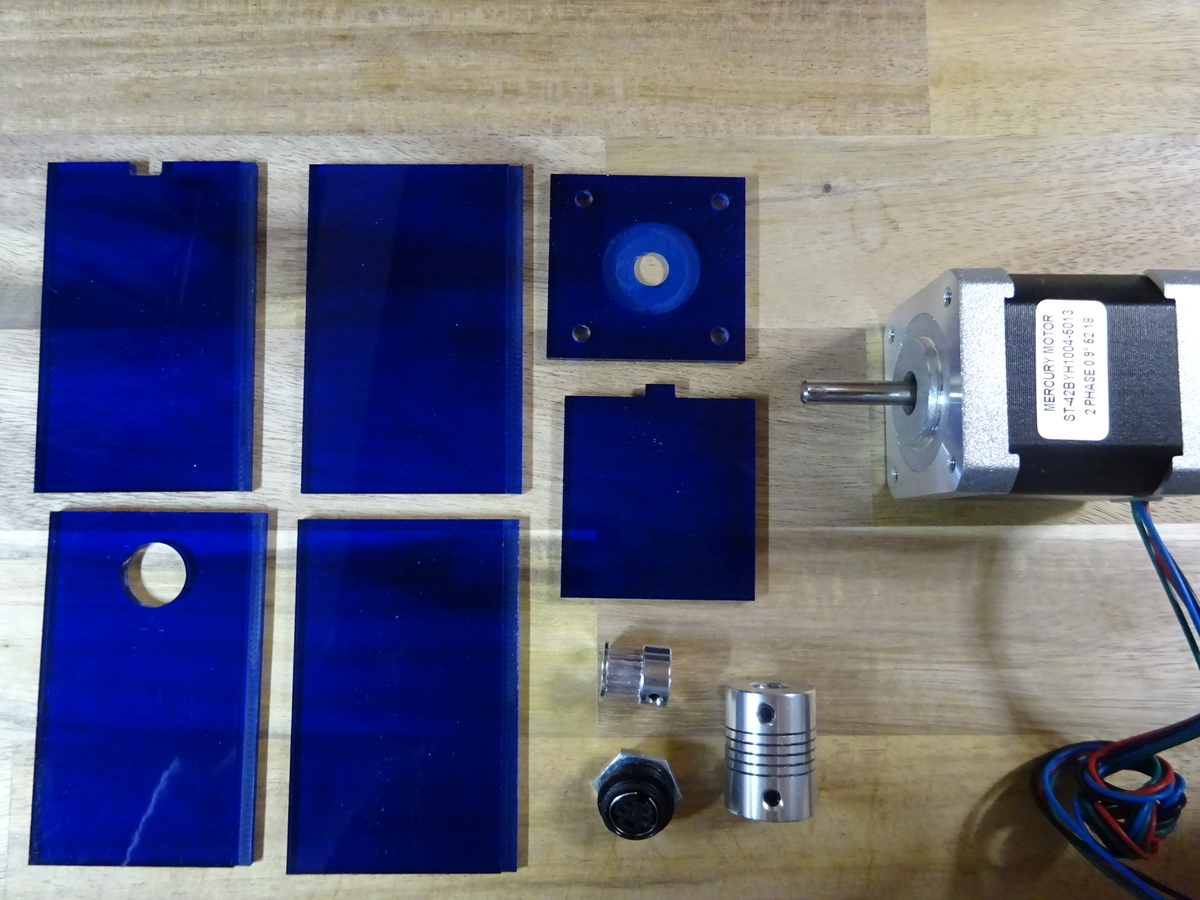

●用意するもの

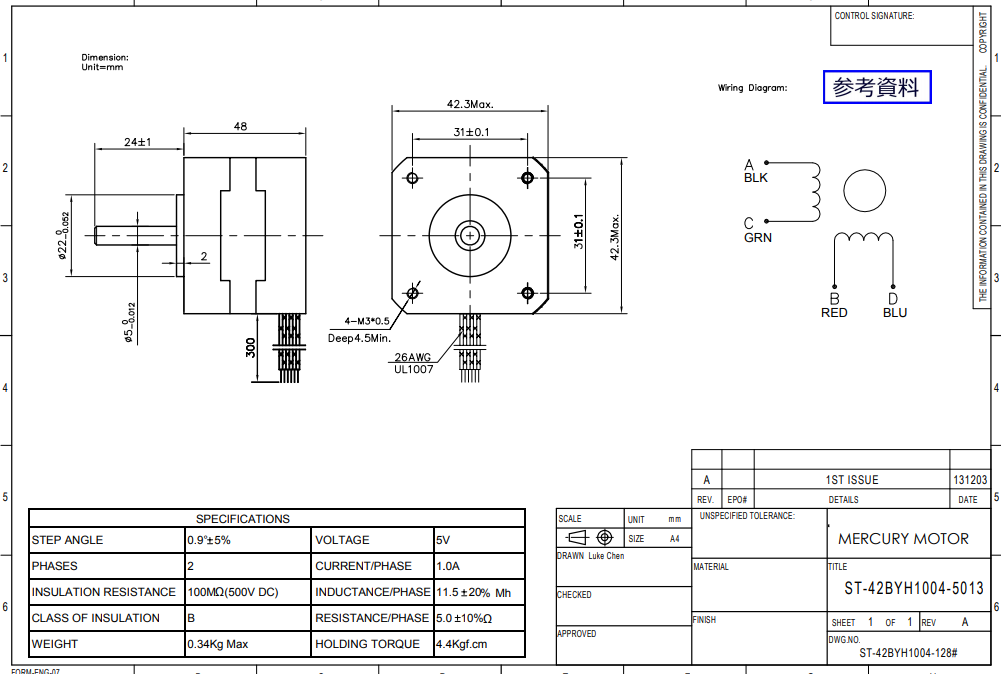

①ステッピングモータ(2相バイポーラ:ST-42BYH1004)
※Amazonで爆安で売っているユニポーラ改造も考えたけど・・・。
(モーター分解して基板のRED線部分のパターンを切るとバイポーラになる)
NikonD750等をつけて動かすことも考えて静止トルクは結構必要かと。
静止時トルク=0.43N・mなので十分かと、そこそこ安い。問題はちょっと重い。
akizukidenshi.com
②miniDIN-4Pソケット×1
③アクリル板(キャスト)クリアブルー 150mm×200mm×3.0t
④ユニバーサルジョイントカップリング(Amazonとかで売ってる安いの)
2.作図

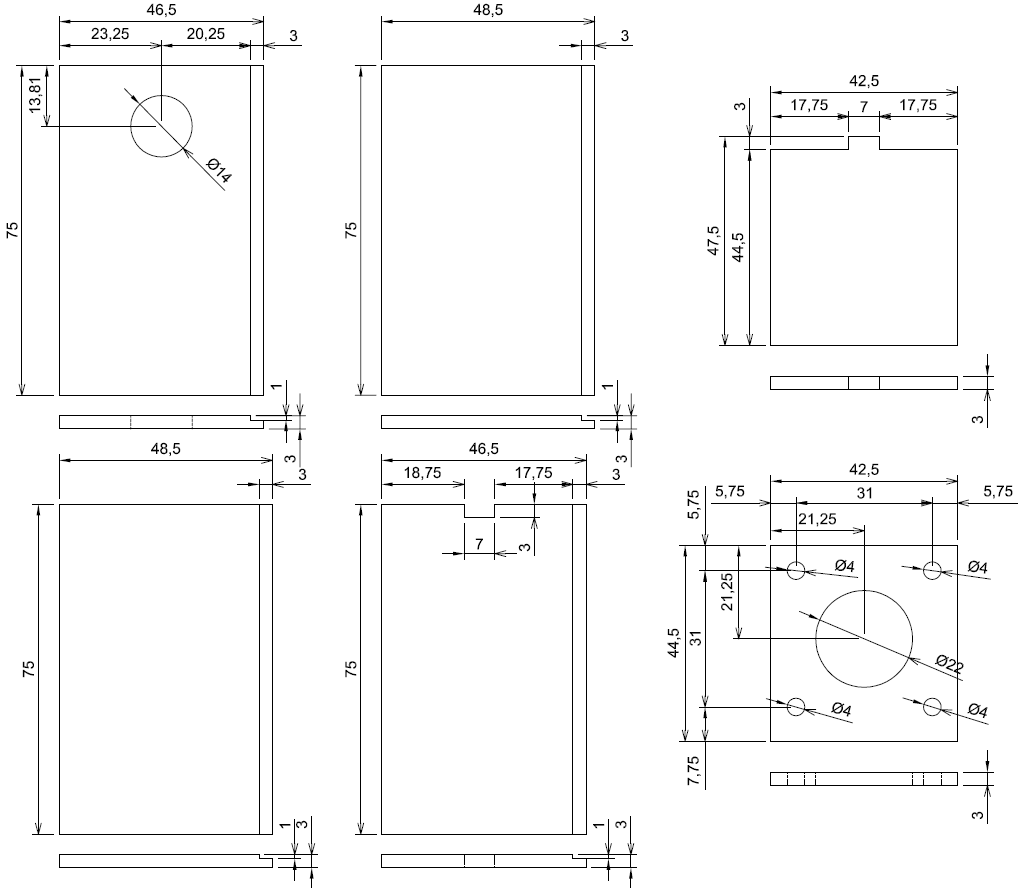

だいたいこんな感じ。1枚で十分に切り取れる。

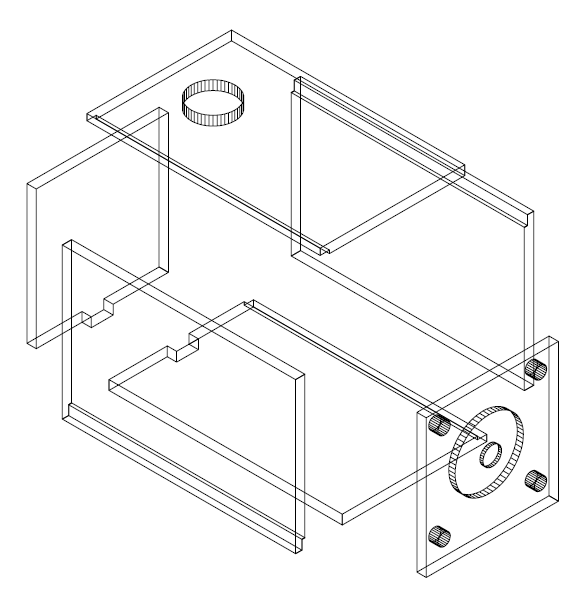

組立イメージはこんな感じで。
3.加工と組立
出来上がったCADデータをDXF変換。

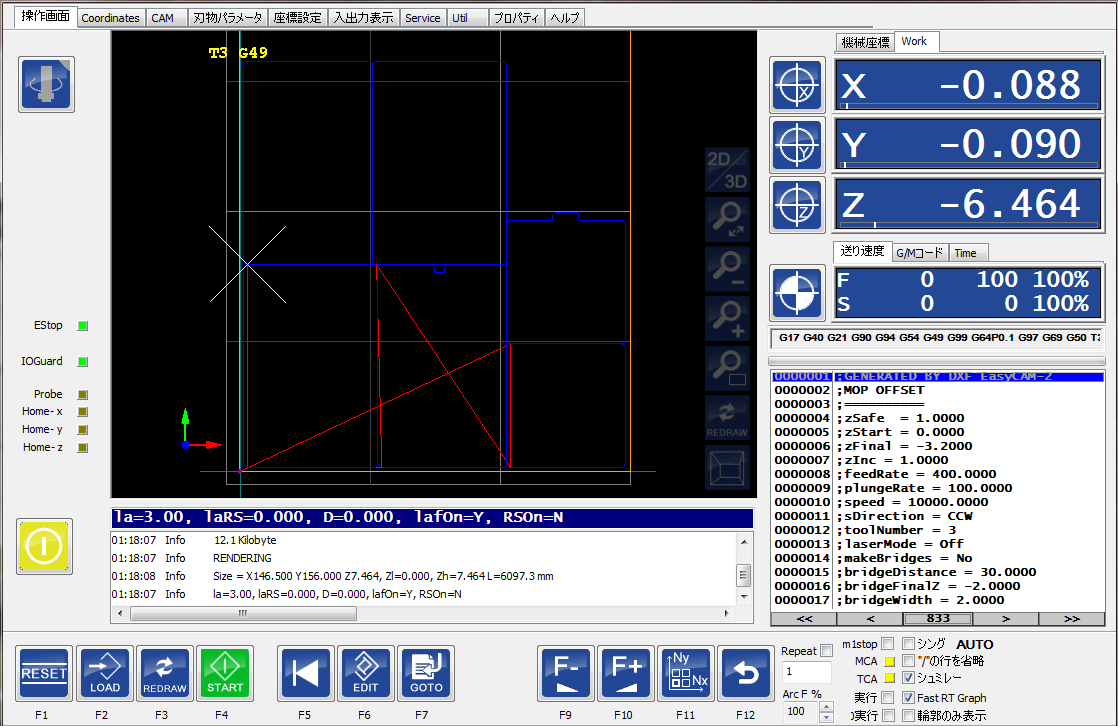

CNC4.03にCAMデータの取り込みをして。
「START」
OFFSET1.0mm(inside)→OFFSET3.0mm(inside)→POCKET2.0mm→OFFSET3.0mm(outside)。
CNCを使って加工→待つこと約40分。

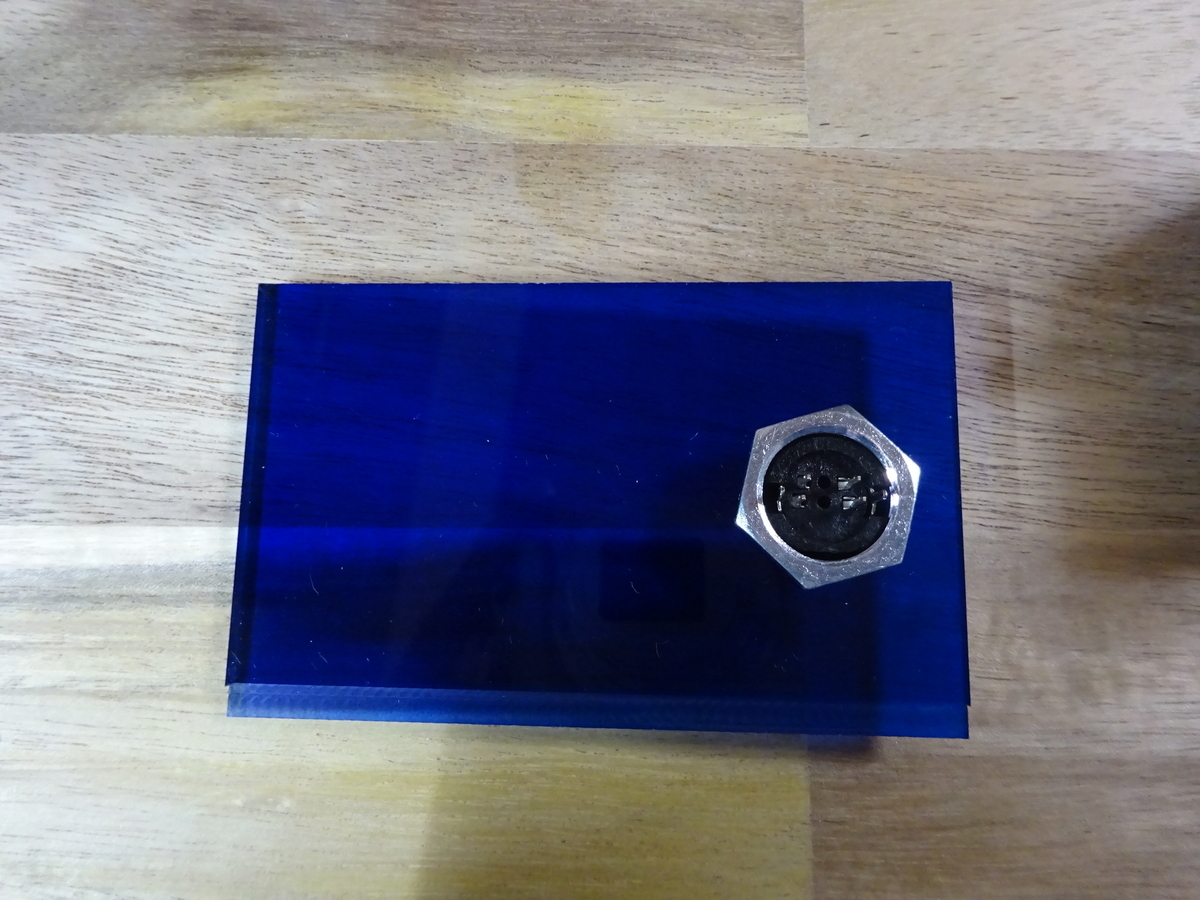

ここから、まずminiDINソケットの取り付けを行う。(後付けはかなり厳しいと思うので)
miniDINソケットをがっちり固定して、配線をはんだ付け。(リード線は大体5cm位に切っておく)

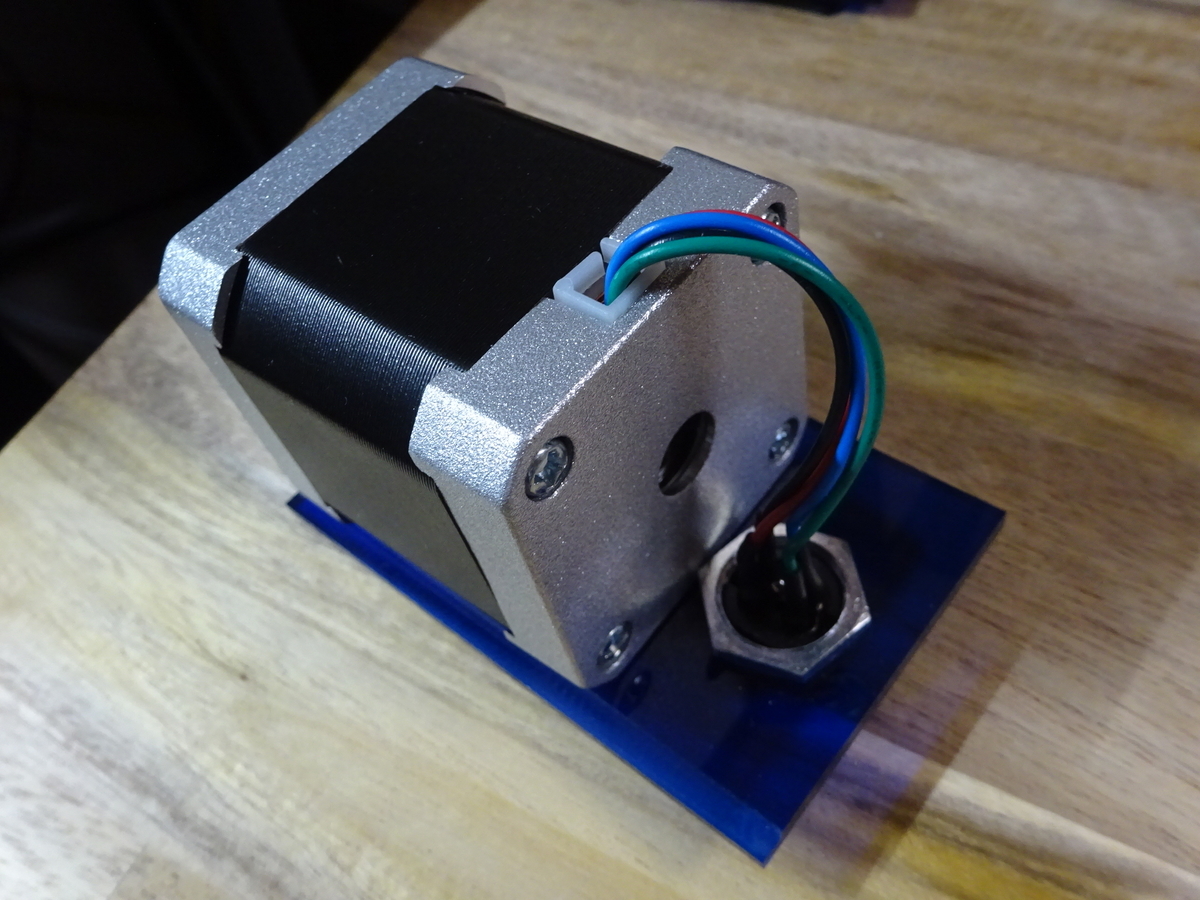

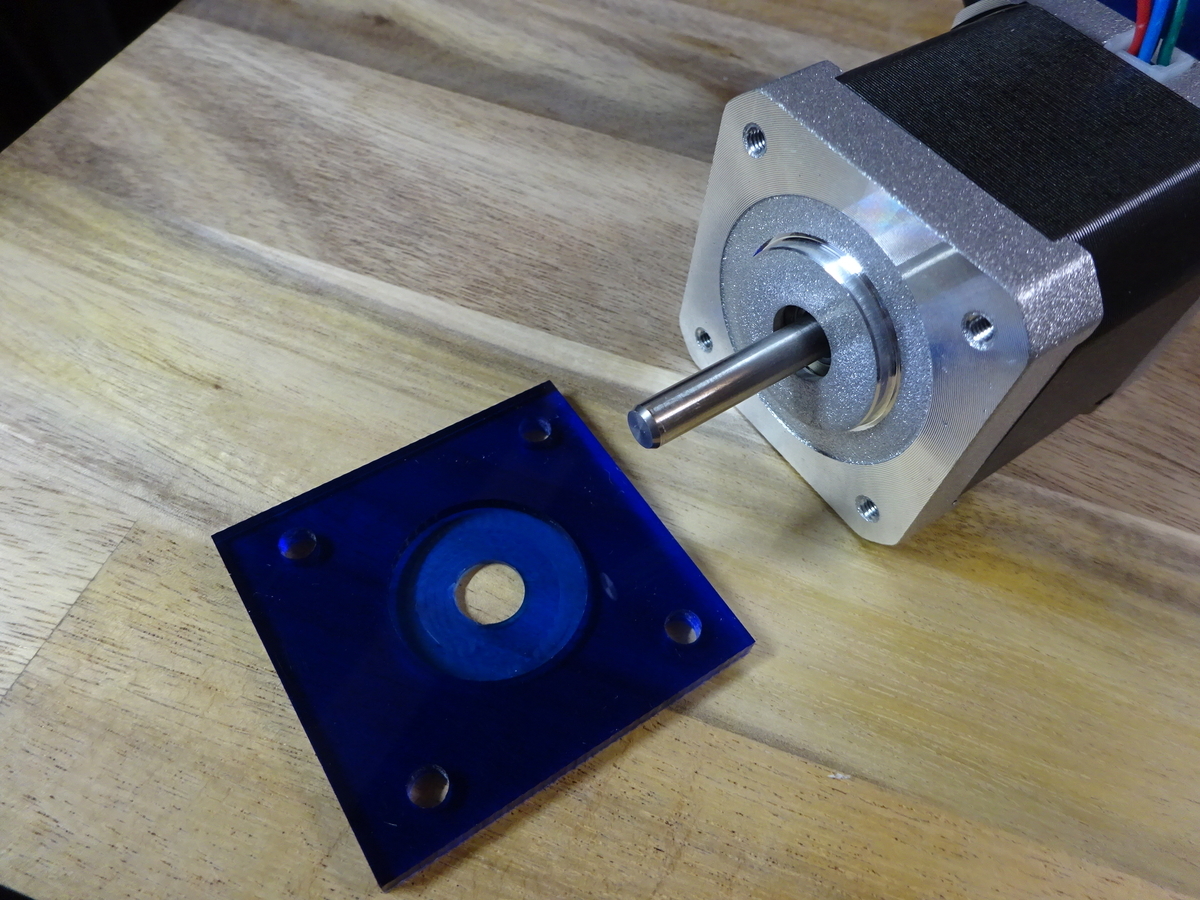

モータ正面側に加工したアクリル板をはめ込んで。(ピッチの長いほうを配線側にしておく)

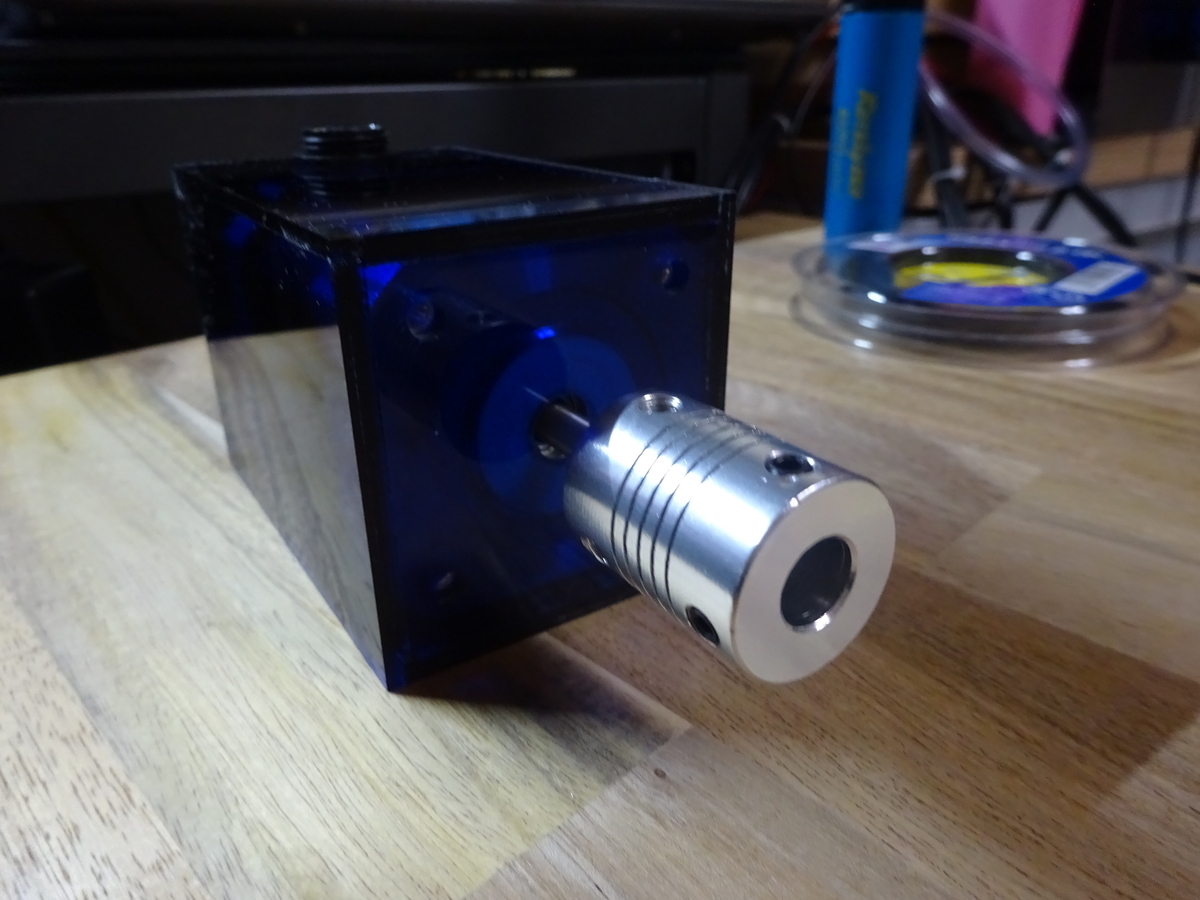

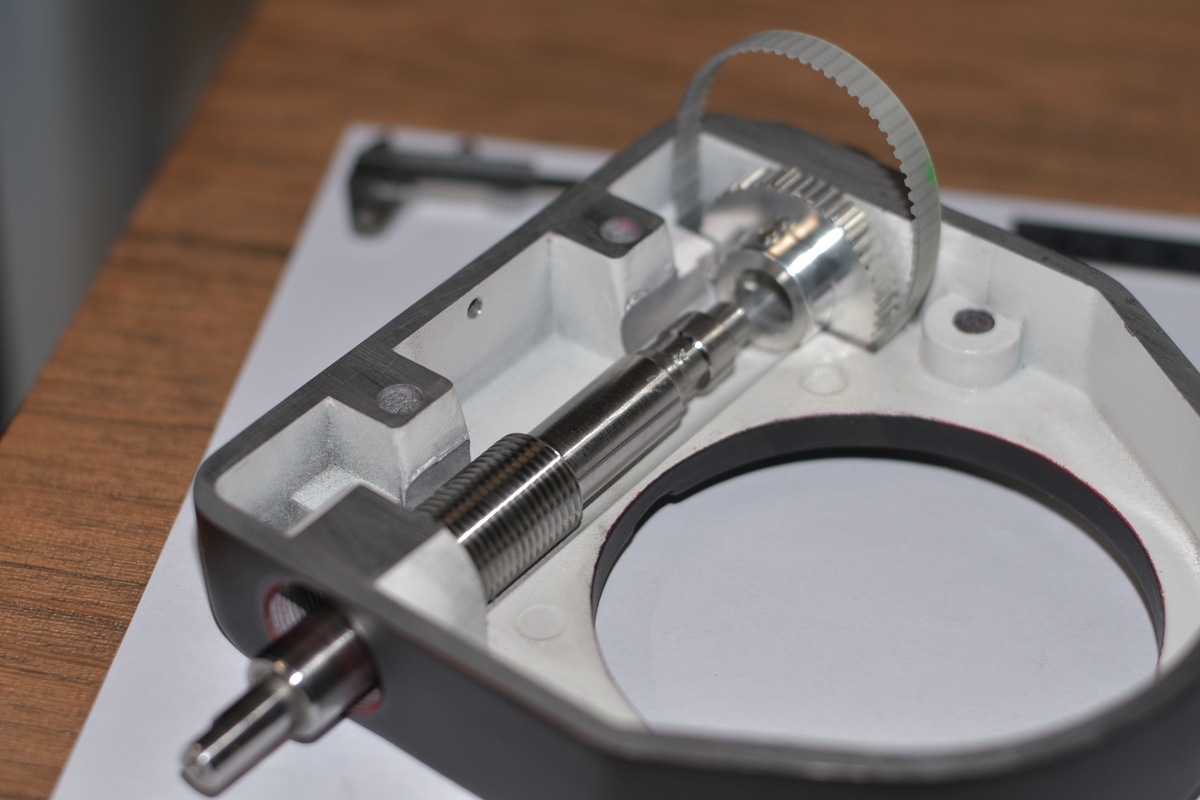

接着剤で「鬼」接着する。軸側にカップリングをつける(軸径5mm-8.5mm:VixenED70SS用)。
(購入したカップリングは5mm-8mmなので、ボール盤で8.5mmに加工し直し)
※今回使っているアクリル板材質はカナセライト(1300キャスト)なので、「アクリル樹脂接着剤」を使う。くっつけると2度とはがれません・・・
注:サンデー接着剤ではくっつかないです。(パッケージ似ているので要注意)

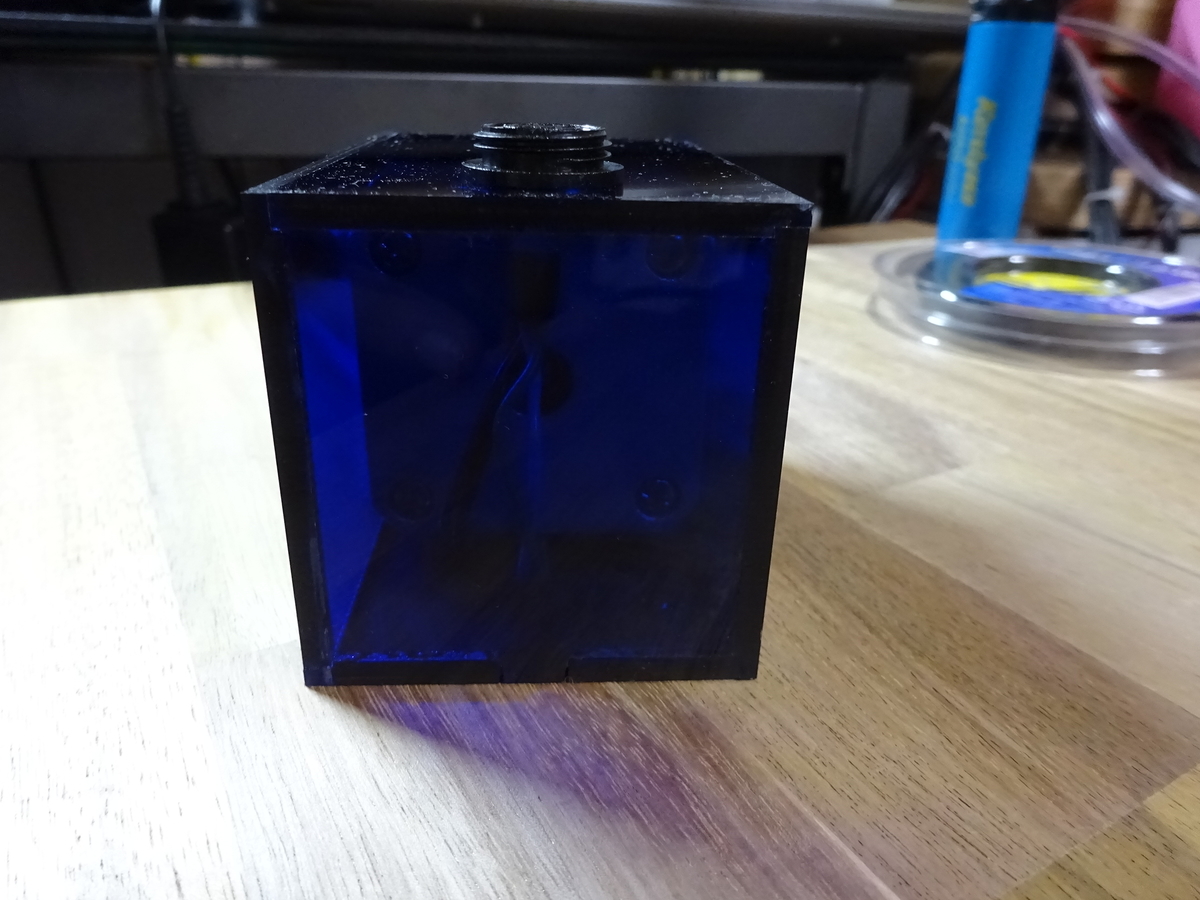

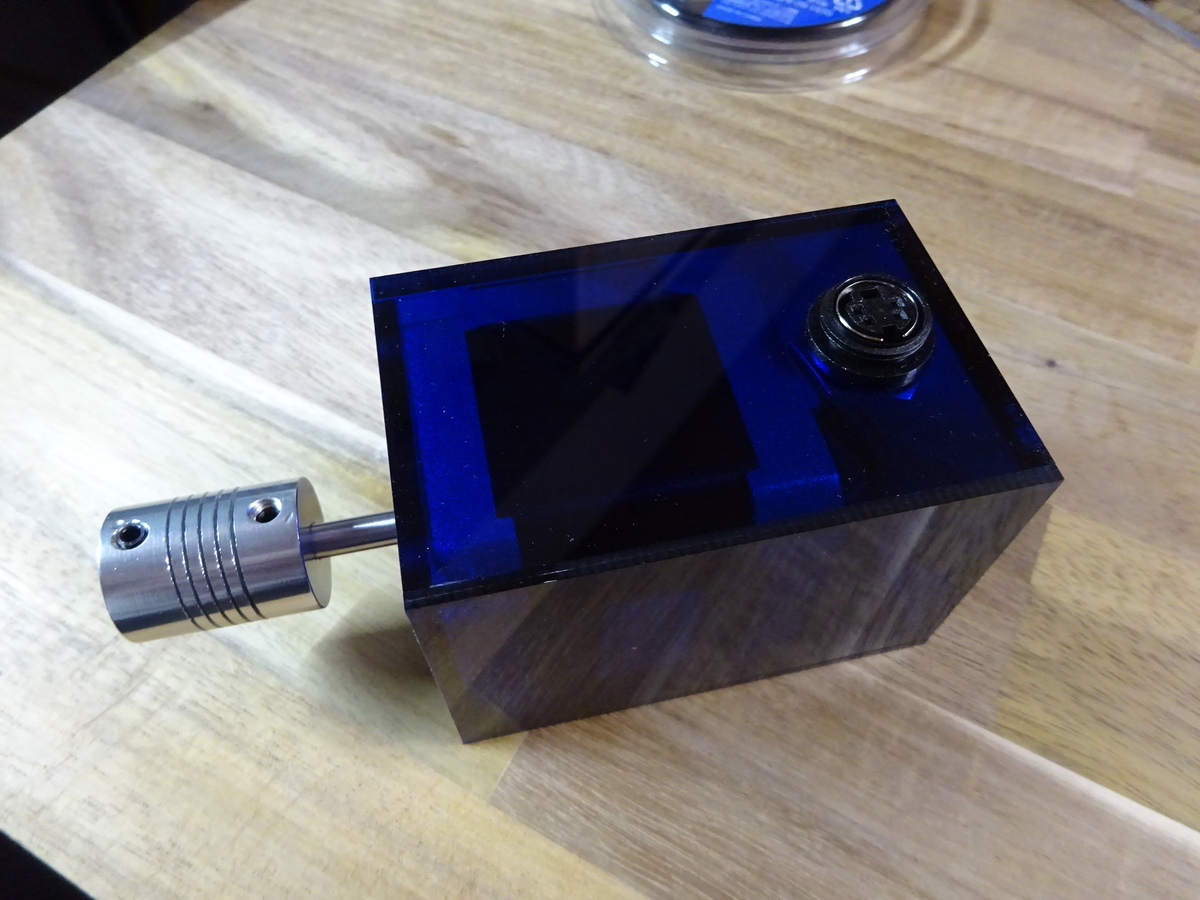

組立完成。
カップリング側。
バックサイドと張り合わせ部分に接着剤を流し込んでいく。(ここが緊張する)
4.配線の製作
●用意するもの
①miniDINプラグ4P×2
※たぶん市販のS端子でもいいと思うけど、今回は自作で対応。
(ひょっとすると、GNDピンとシェルがつながってると使えない・・・)

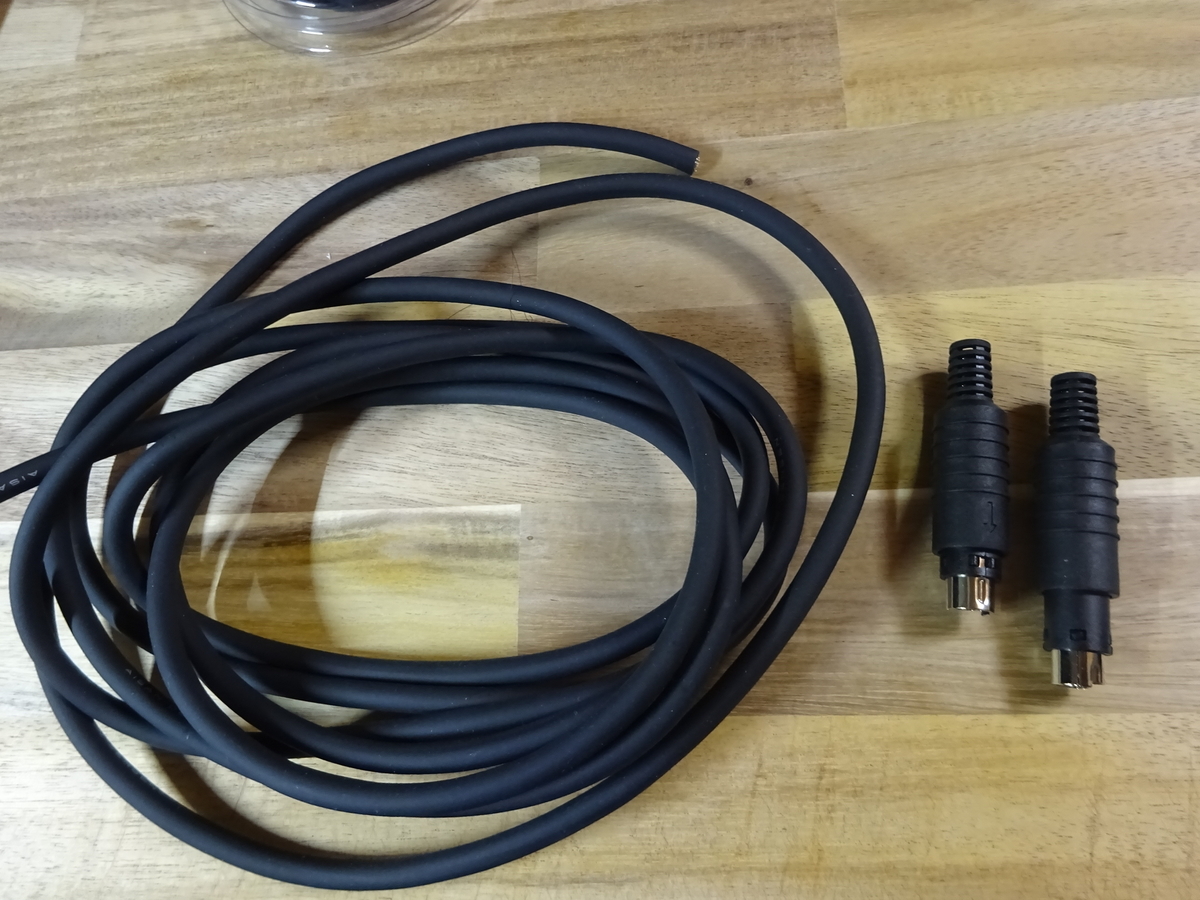

②MVVS0.2sq-4c×2m程(外径仕上がり5mm以下のもの)
まず、MVVSを加工。

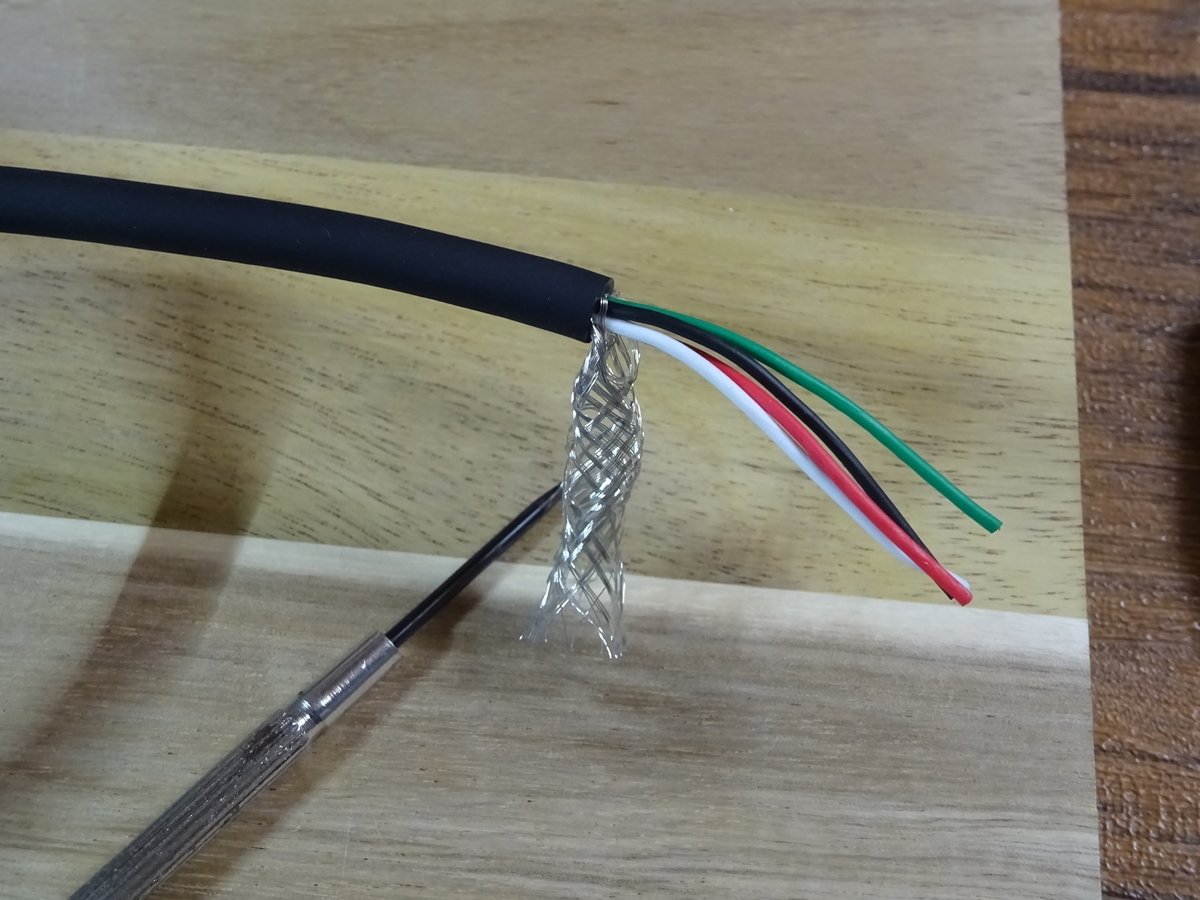

被覆を30mm位切り取って、シールドを分離。
精密ドライバーのマイナスがあると便利。

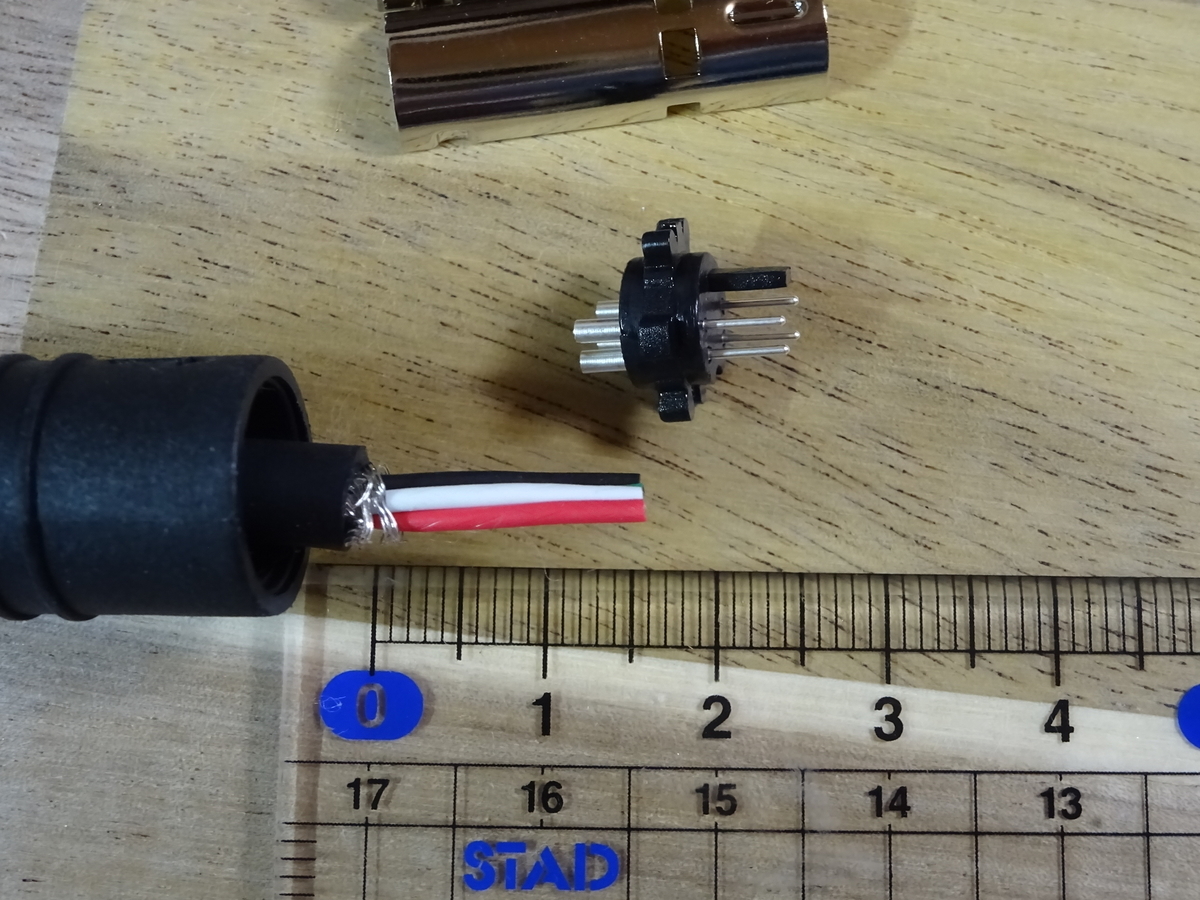

miniDINプラグを分解するとこんな感じ。
線の長さは15mm程度に。
色の指定はないので、両方とも同じ配列ではんだ付けして完成。
KForcuser2を作るために購入した物品リスト。
何とか予算内に収まりそう・・・。
大体、この辺の加工一式が終わるとあとは机の上でチマチマやってほぼ完成となる。
作業時間目安:約4時間。(まぁ途中休憩したり、テレビ見たりしたので・・・)
とりあえず、今日はここまで。
次はArduinoのプログラムと基板作り。
RasoberryPi4の導入
RaspberryPi4届いた。
さっそく
今までWindowsベースのASCOM制御をLinuxベースのINDI制御に変えてしまおうと
とはいうもの
Linuxよくわからん

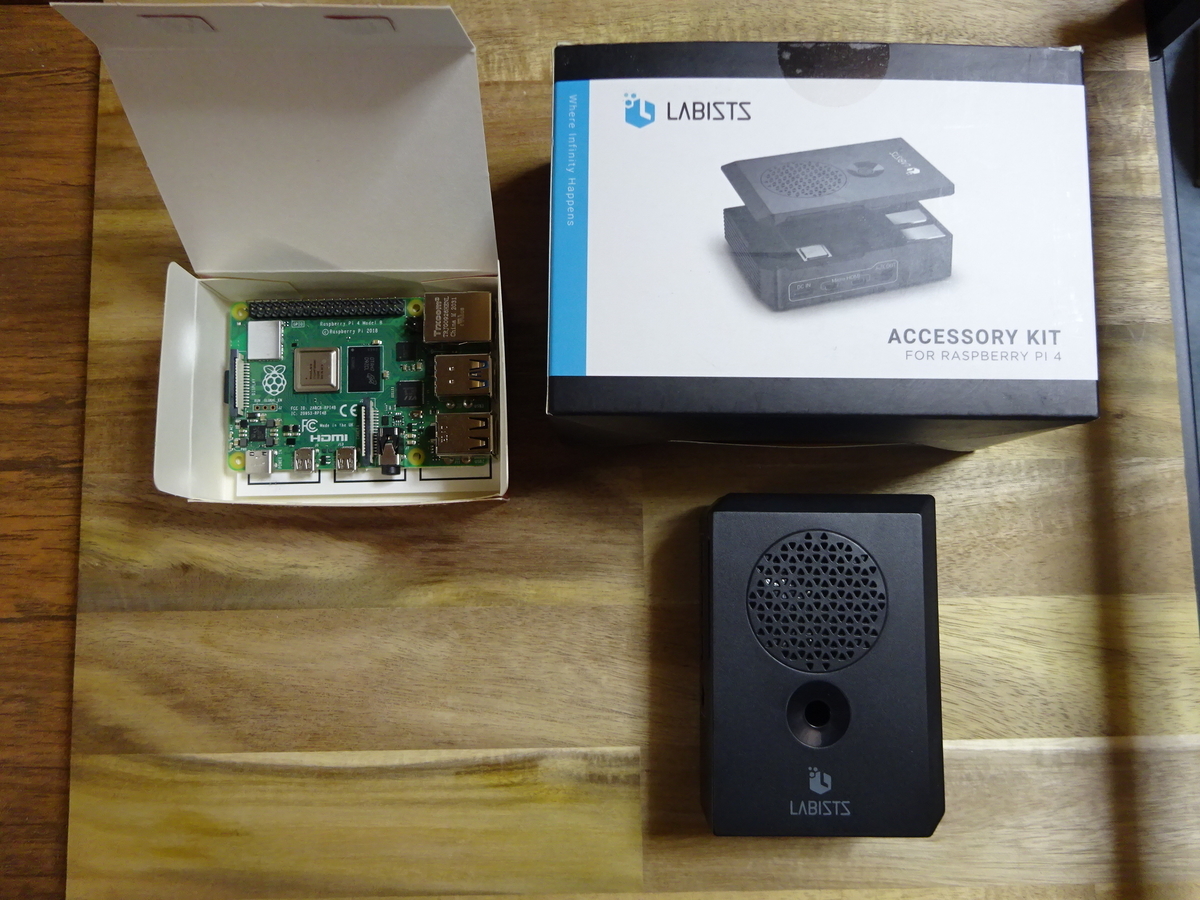

ということで、まずは組み立て
左からRaspberryPi4 4GB(8GBもあるけど64bit安定性の不安もあるので4GBにした)
ケース(Amazonでぽちる)
1万もあれば天体望遠鏡用シングルコンピュータが出来上がる
すげぇ時代

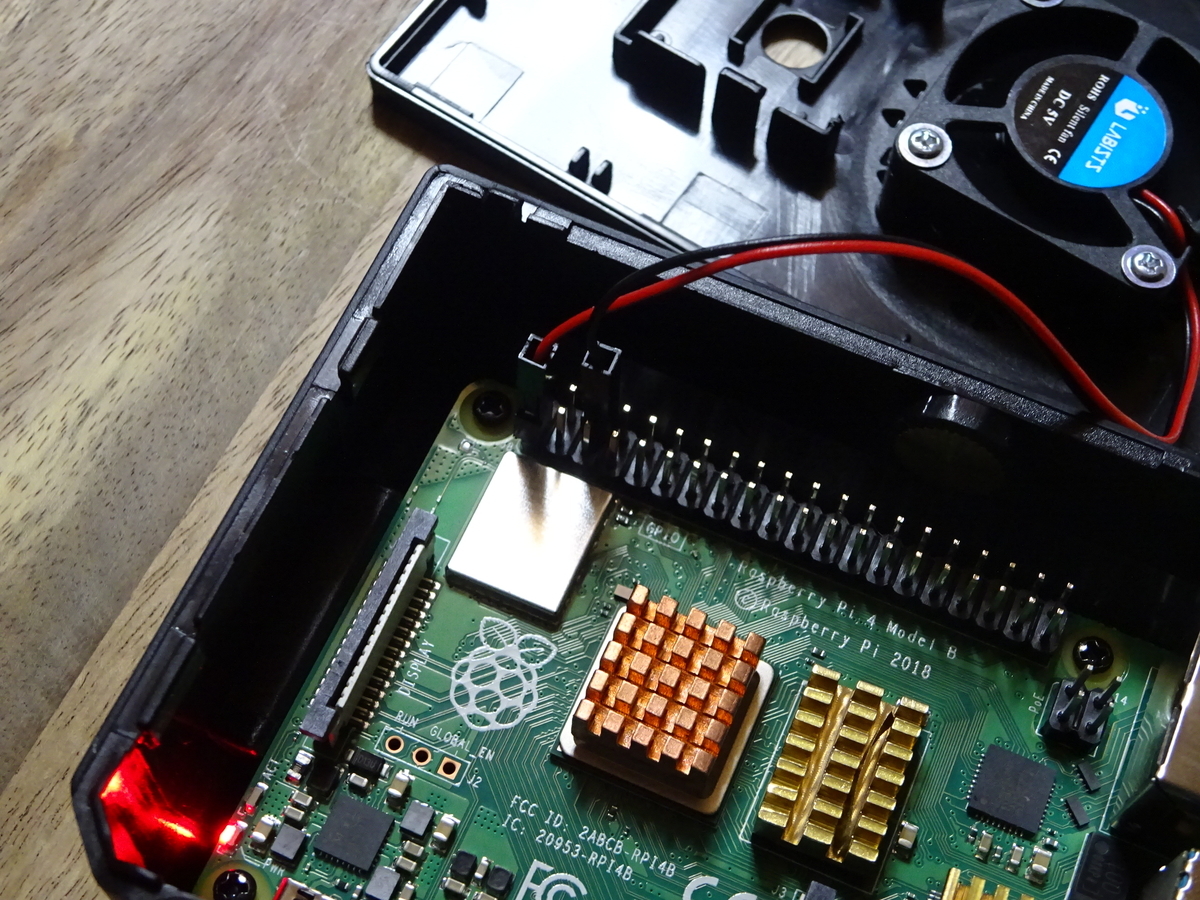

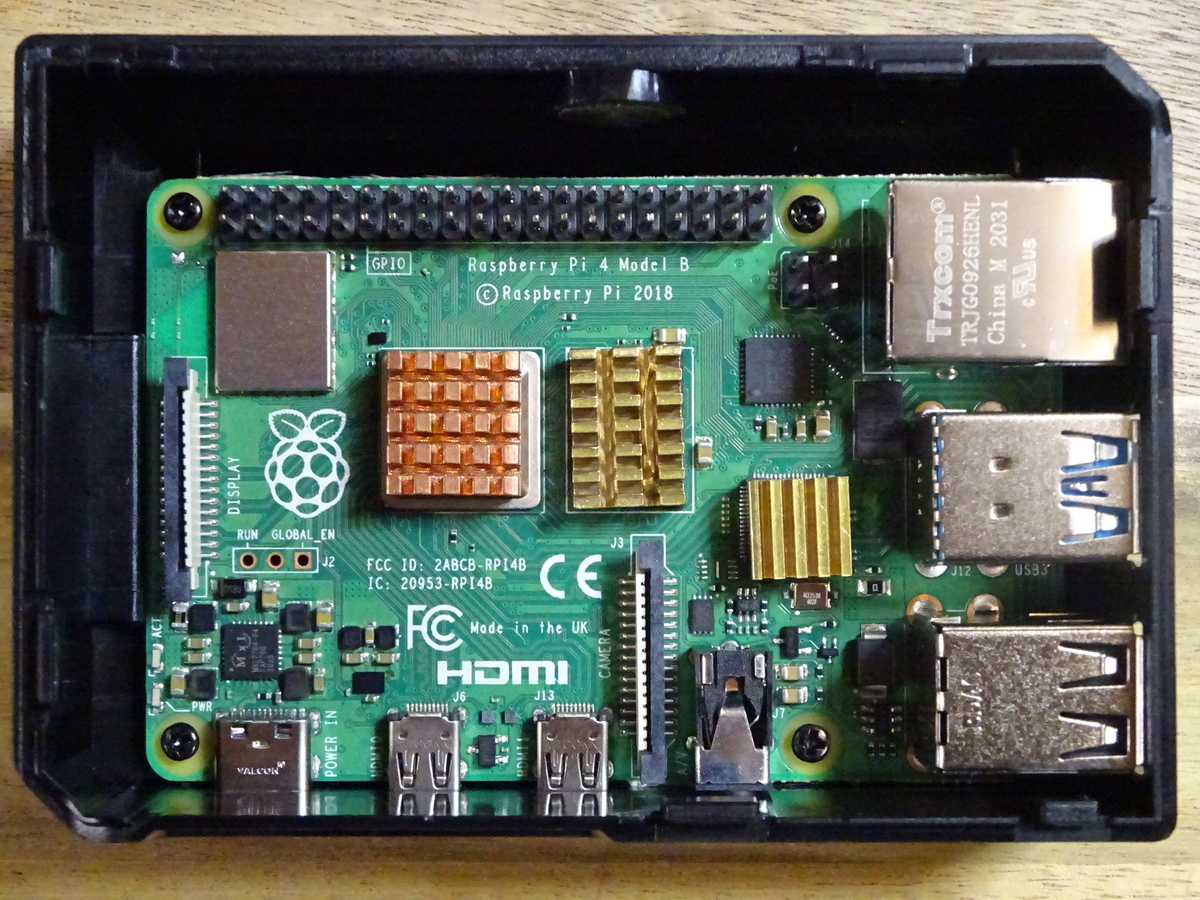

ケースに収めて、ヒートシンク張る
ファンをつけて(3.3Vに接続、5Vだとちょっとうるさい)ファン変えようかな?

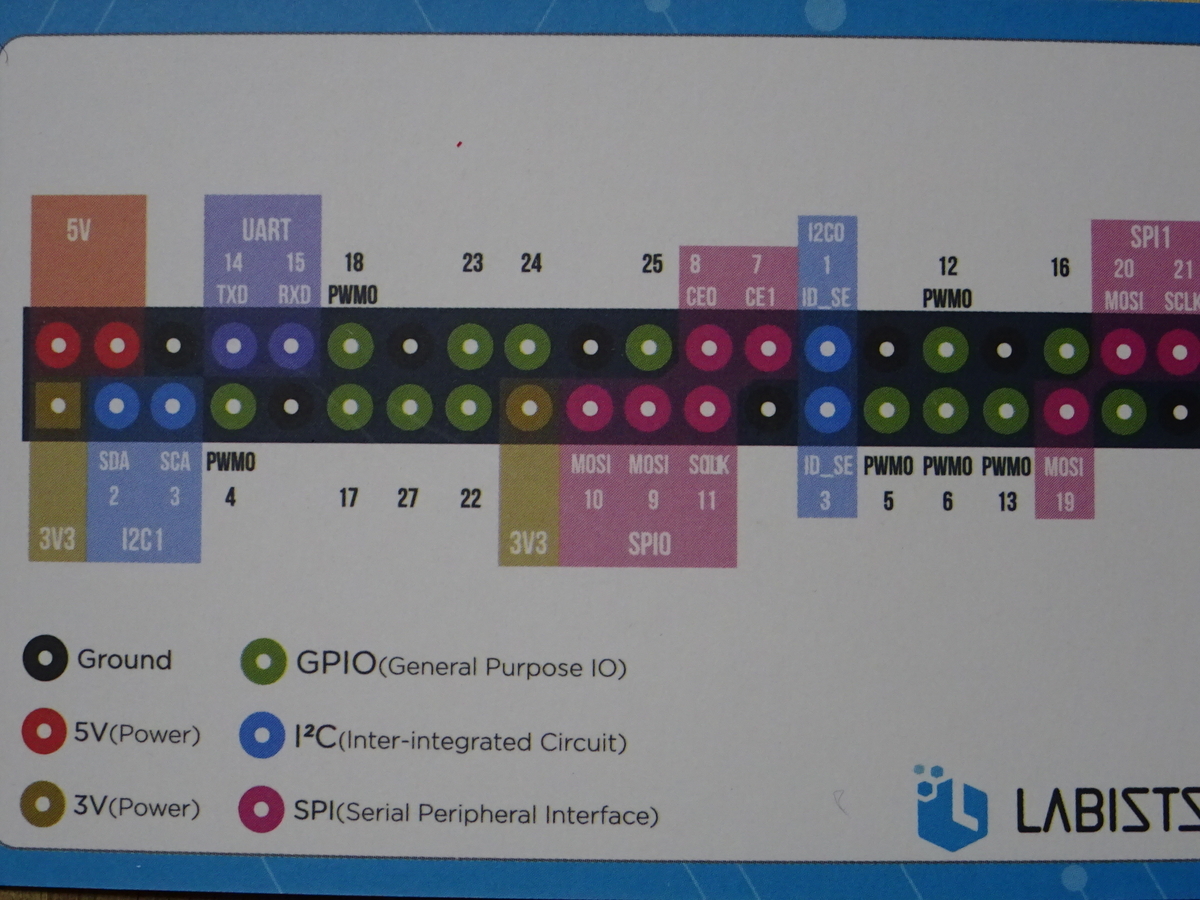

GPIO配列
このケース
スイッチ付ACアダプターやらヒートシンクやらついてて楽ちん

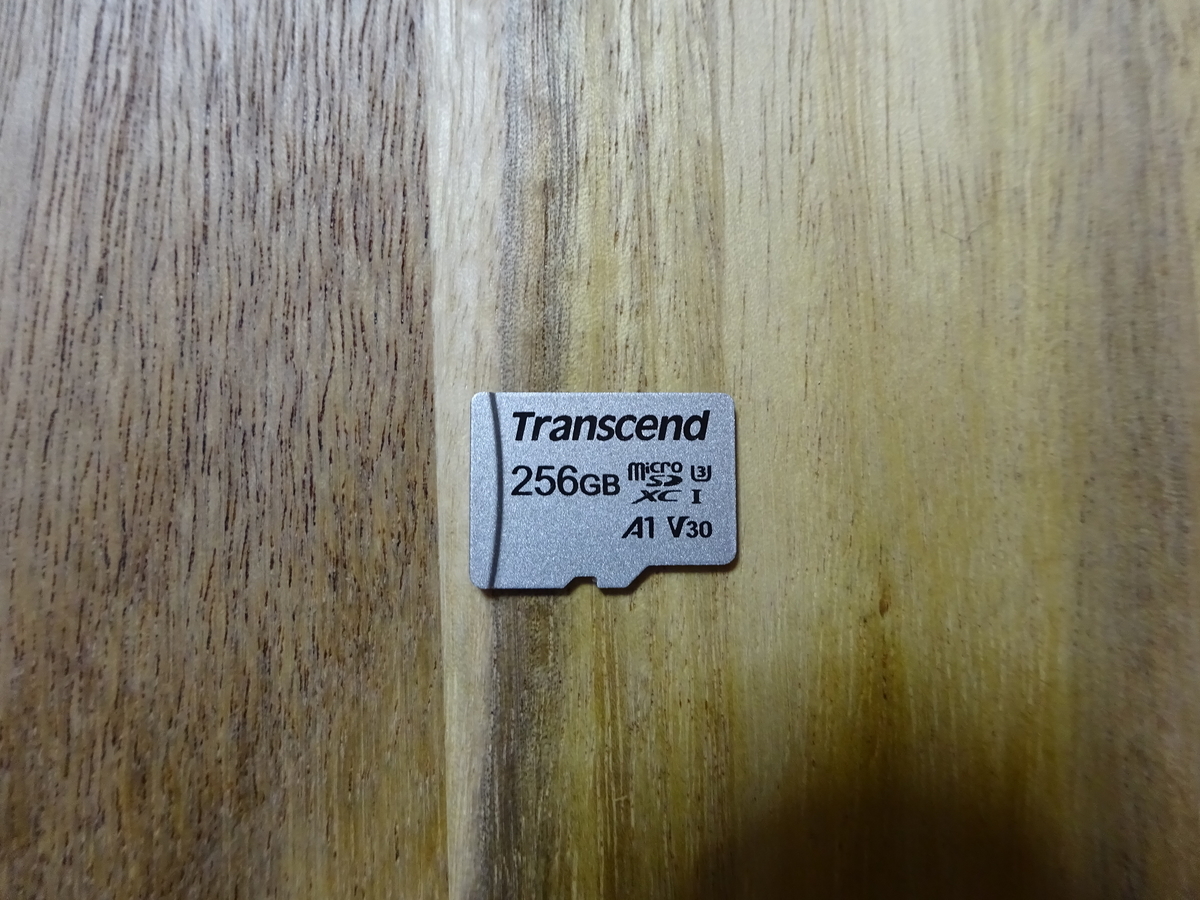

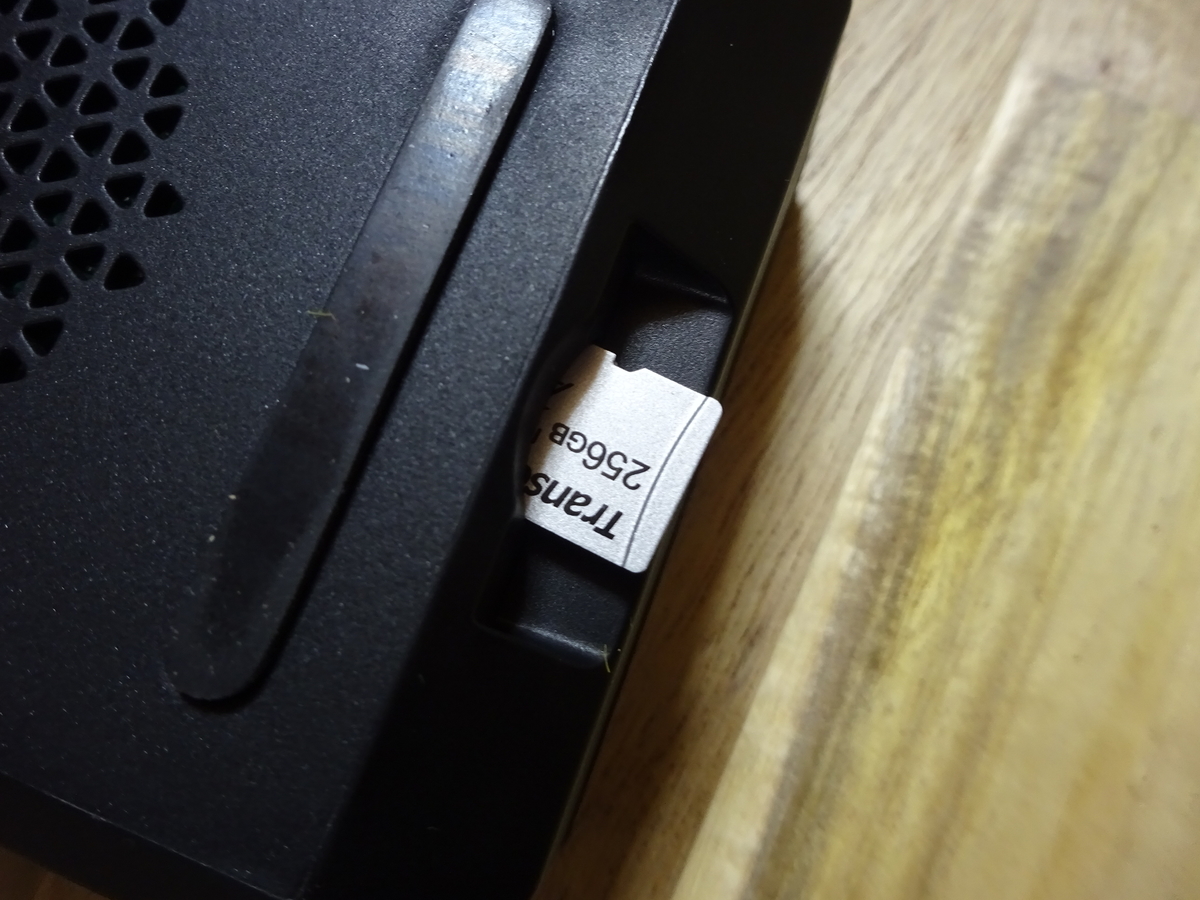

MicroSDは256GB何でもいいと思うが、とりあえずはTracendo
Sundiskがいいのはわかるけどね
最低が64GB必要とあるけど、使うシステムは結構容量いるので多めに
RaspberryPi4がSDカードのブートのシステムなので
データ転送は遅い
撮影データとかはSSHが必要
USBケースも
ここからインストール
さっぱりわからん・・・
Astroberryからダウンロード・・・って設定めちゃくちゃ大変。
T-Studioさんの「星空を楽しむ部屋」にAstRPiが公開されていたのでそちらから
ってか、この人すごいわ~
超人レベル・・・天体やってる人ってこういう人多い?すげぇ
今使っているPCがWindowsなので・・・これも近いうちにLinux(Ubuntu)に変更しよ
まずは
1.SDcardFormatterダウンロードしてインストール
2.balenaEtcherダウンロードしてインストールもしくはRaspberryPi Imagerをインストール
準備したMicroSDをセットして
3.SDCardFormatterを起動→フォーマット開始・・・・上書きにすると尋常じゃない時間かかるが気長に待つ
4.AstRPIダウンロード(Zip)してSDにイメージを書き込む
ZipのままならRaspberryPi Imagerで書き込んでくれる
balenaEtcherだと一度解凍してイメージを選択→書き込み開始
大体30分くらいかかる
いろいろO&Aに書いてあったが・・・はい、ログイン画面から変わらない・・・・
調べると書いてある「必ず領域を拡張してください」どうやって?
悩んだ・・・・2日間・・・
なるほど
領域を拡張したら・・・すげぇ1発
すべて入ってる
Windowsでもこうはならん
起動したらまず、コンソール画面を起動してアップデートを行う
sudo apt-get update
と入力
終わったら
アップグレードを行う
sudo apt-get upgrade
この2コマンドいろんな場面で使うことになるので呪文のように覚えておく
KSTARSやEKOS等設定はt-sutudioさんのところに載っているのでそちらを参考に
実際、接続してみると・・・
動くわ~超動く
遠隔操作もめっちゃ快適w
使うと、もうAscomに戻れんなと感じた
そろそろ、オートフォーカス作ろうかなぁ
はじめてのアストロカメラ
ZWO ASI120MM miniとASI178MCお迎え
ZWO ASI 178MC(カラー/非冷却モデル)【即納】 (kyoei-tokyo.jp)
ZWO ASI 120MM-Mini(モノクロ/非冷却モデル)【即納】 (kyoei-tokyo.jp)
即納・・・いい響き。
直接買いに行く、そう、即納=在庫有り。待てない。
買ってからの帰り道、開けるまでのワクワク感っていいわ~。
パチで7確定した時の気分に似てるかも
そして、開封。
というか先走って開けてしまったので・・・
そのほかにUBSケーブルとCD-ROMが入っていた。
さっそく、ガイド側使用(のつもり)の120MM-miniから。
ちょっと視野広めで行きたいので、KasaiTradingさんの1.25”FocalReducerつけて。
これでGuideFinder50+直進ヘリコイドで取り付け
焦点距離が半分になるけどどのようになるか?
もう一方のASI178MCは標準で魚眼レンズがついていたので取り外し。
(取り外したあとのカバーほしかったなと)
この魚眼レンズほぼ全周囲見れるのでテキトーな三脚に取付けて全天監視もできそう
三脚用の穴もついてる。
後々冷却CCDに切り替えたら使ってみようかと思った。
とはいうもの、31.7mmスリーブにIDAS LPS-V3つけて・・・
LPS-P2どこかにあったはずなんだけど・・・どこ行ったんだろう?
ダメね、きちんと整理整頓しなければ。

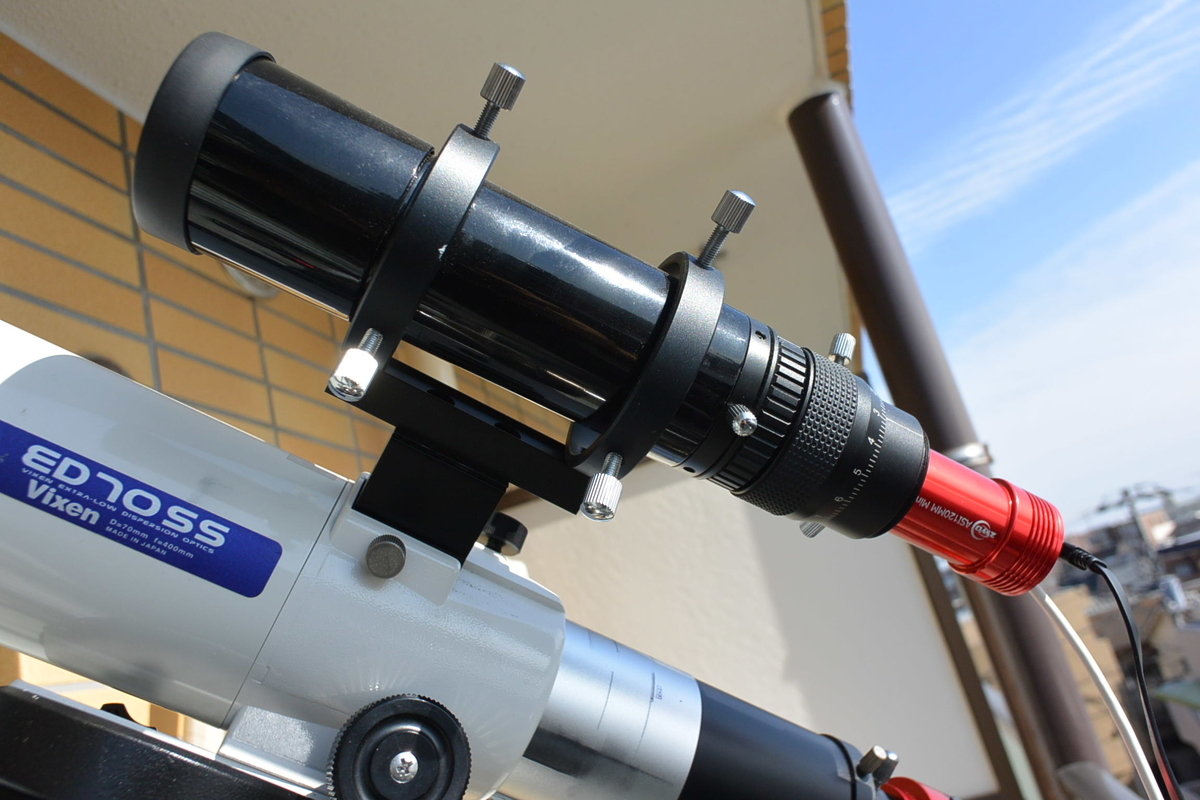

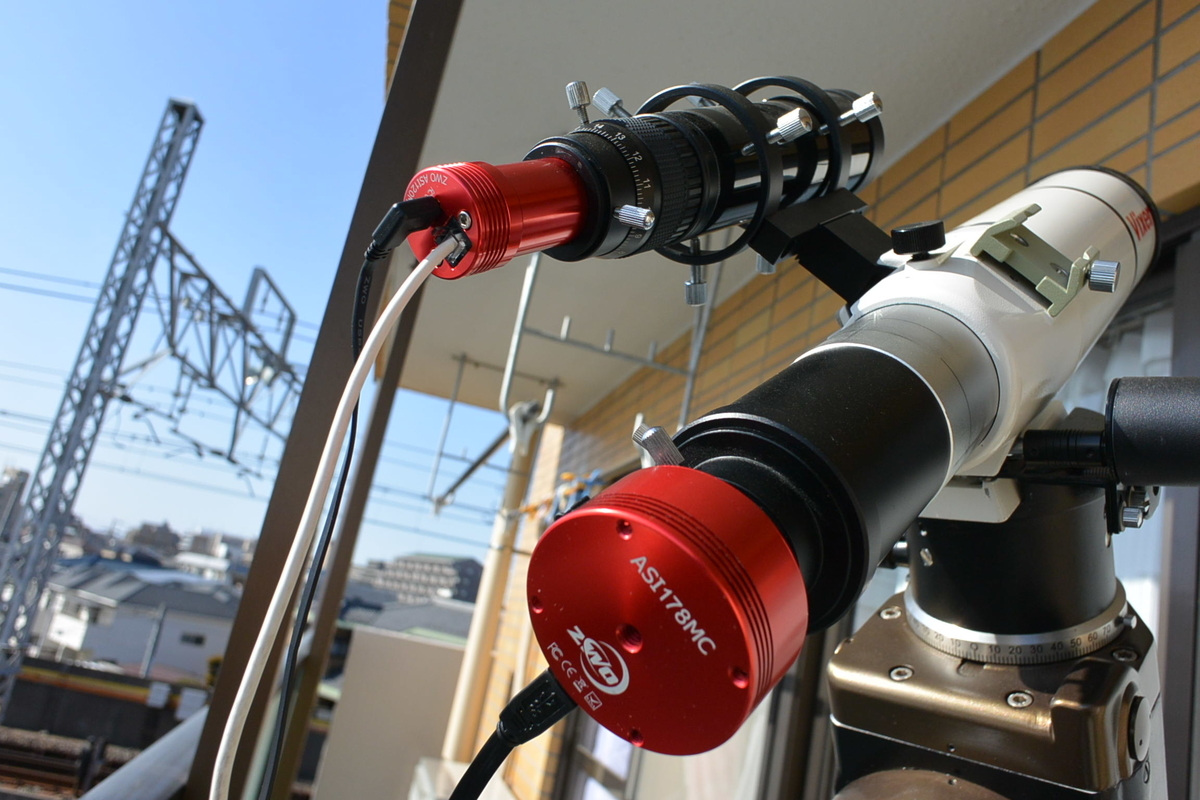

とりあえず、VixenED70SS鏡筒にセットアップ
